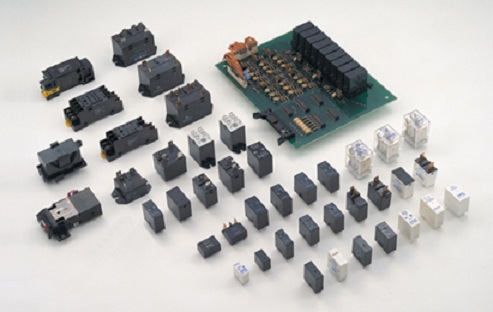

功率继电器
继电器按不同的分类有很多种，各有各的作用。常用的继电器有电磁式继电器、磁保持湿簧式继电器、固态继电器等。而电磁式继电器又可分为控制(中间)继电器(用于指令传输而不直接带动负载的继电器)和功率继电器(直接带动负载)。
功率继电器（power relay），是一种在输入量（或激励量）满足某些规定的条件时，能在一个或多个电器输出电路中产生跃变的一种器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用，是从产业用设备到民用产品以及通讯设备中经常使用的部件。
负载分类
微功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.1A~0.2A的继电器
弱功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.5A~A的继电器
中功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为2A~5A的继电器
大功率继电器：当触点开路电压为直流28V时，触点额定负载电流（阻性）为10A~40A的继电器

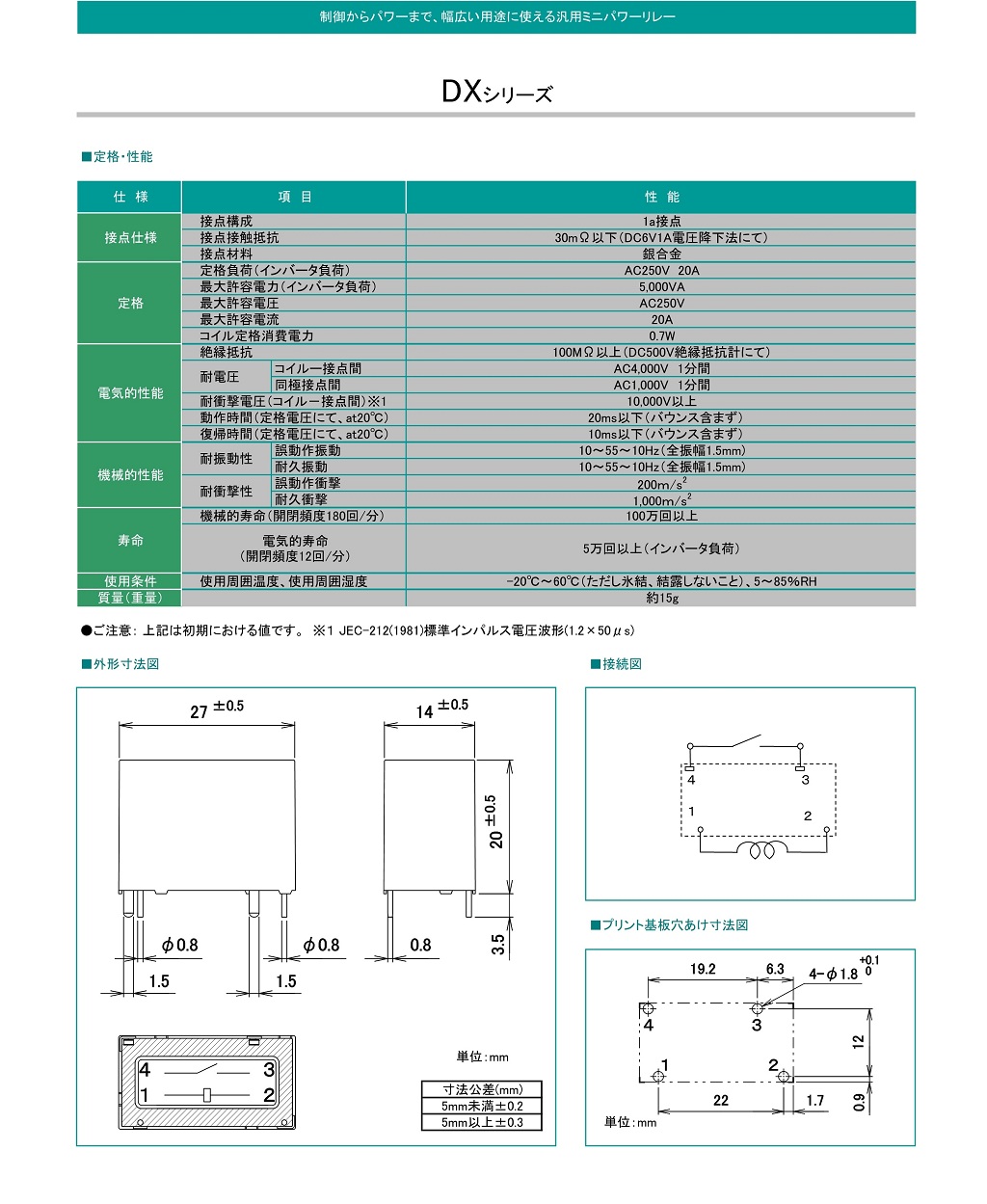

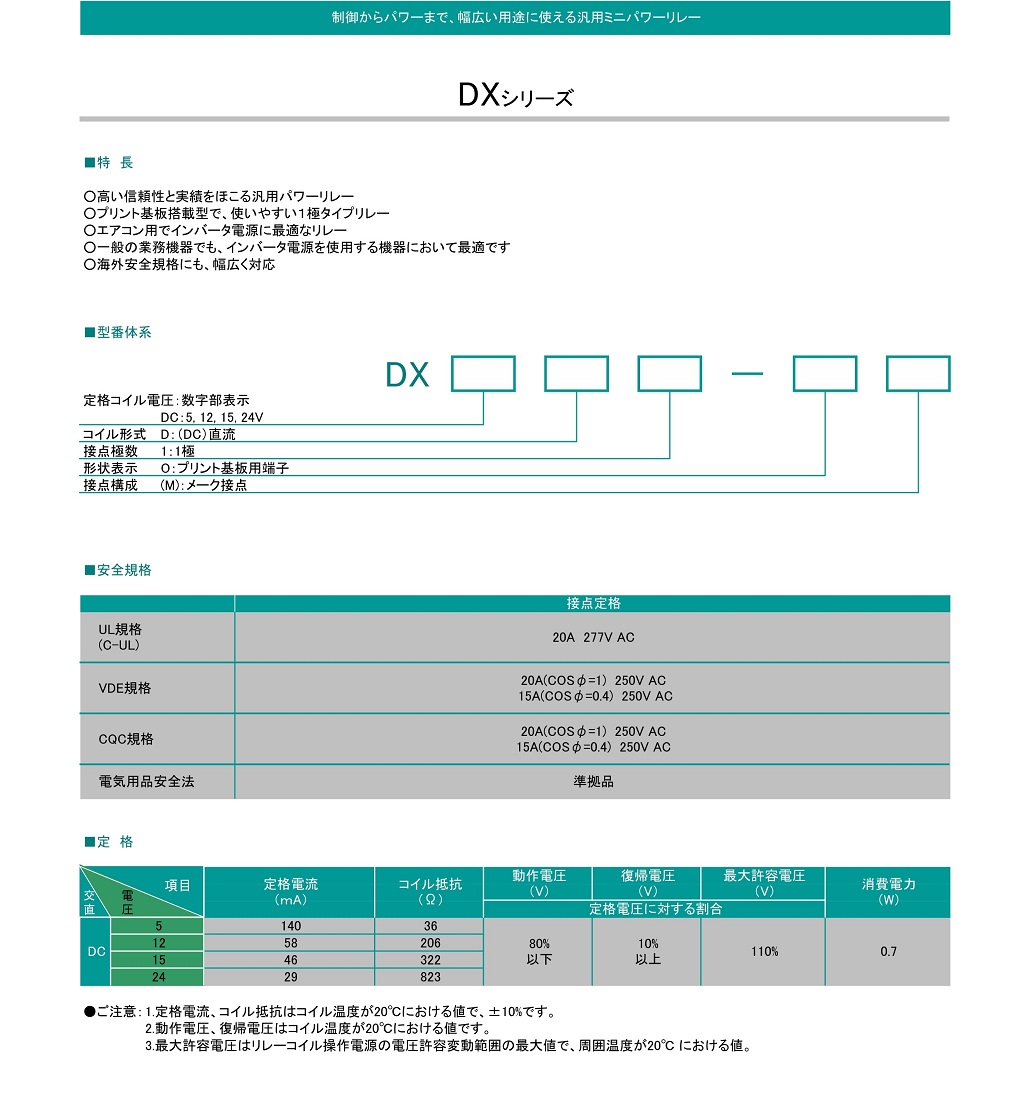

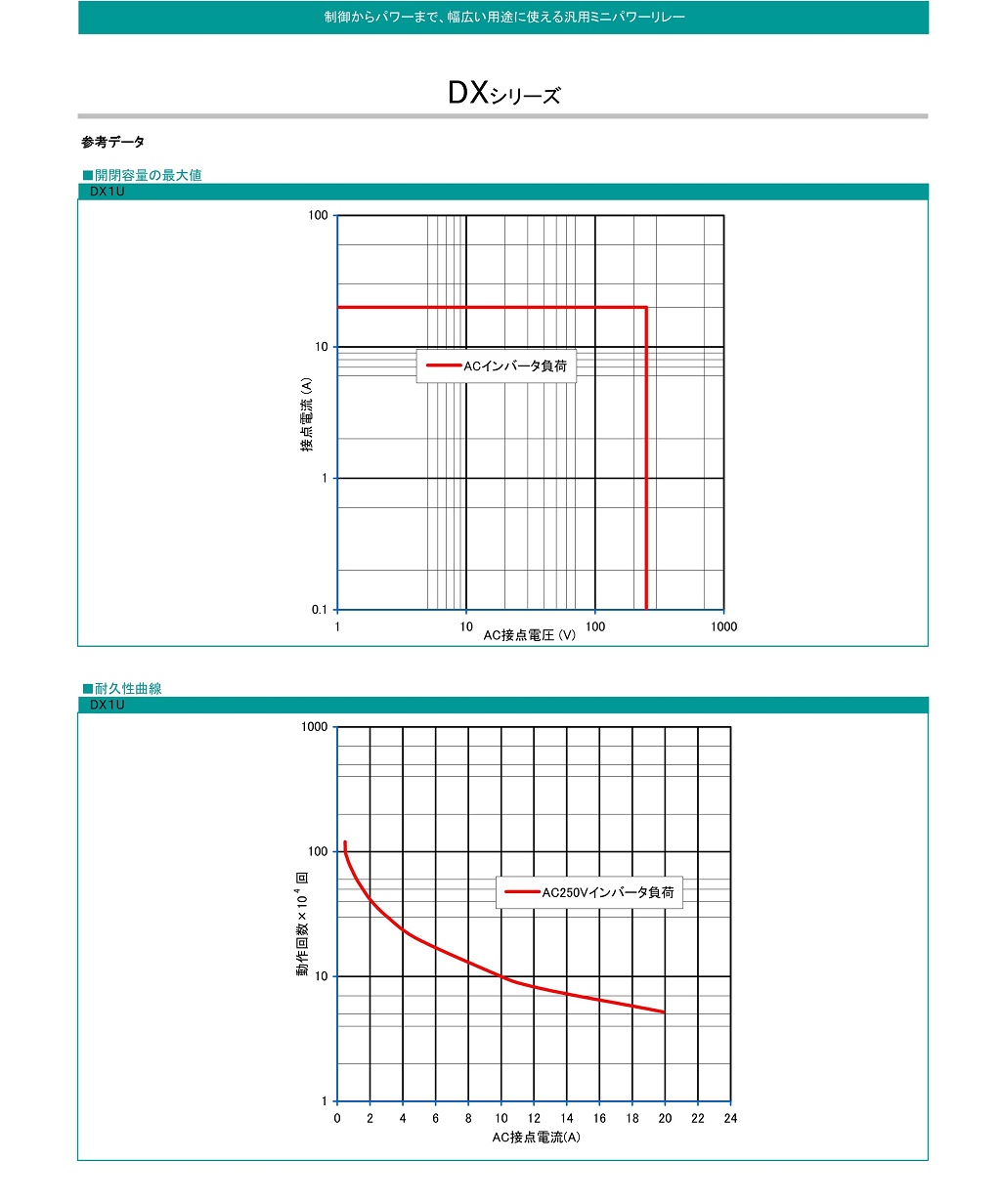

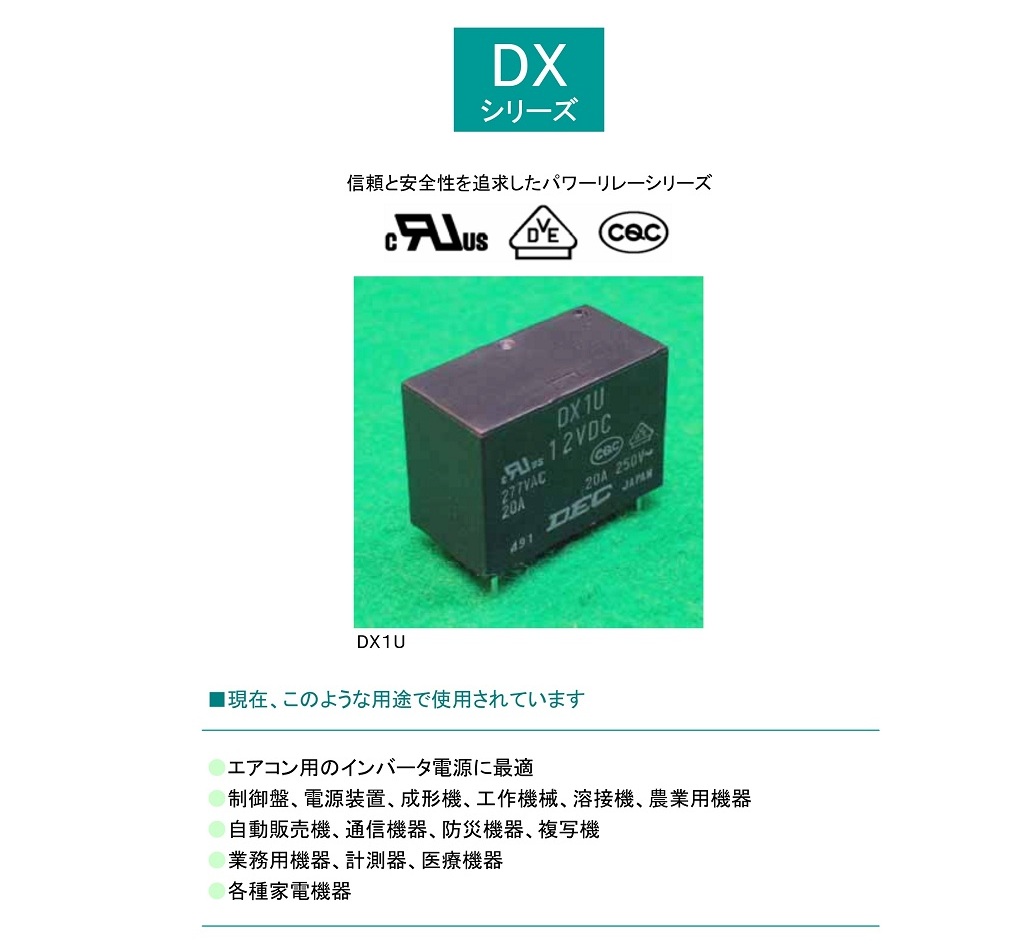

DX系列
.jpg)
●容积率达到普通产品85%的小型话产品，最适用于空调用变频器电源
●也适用于控制柜、电源装置、成型机、作业机械、溶接机、农业用机器、自动贩卖机、通信机器、
防灾机器、复印机、业务用机器、计测机、医疗器械、各种家用电器
●触点构成：1a
最大负载：20A
DH系列
●最适用于音频设备。PCB基板搭载型及快接（FASTON）端子型
●也适用于控制柜、电源装置、成型机、作业机械、溶接机、农业用机器、自动贩卖机、通信机器、
防灾机器、复印机、业务用机器、计测机、医疗器械、各种家用电器
●触点构成：1a、1c、2c
最大负载：16A(1a)、10A(1c)、5A(2c)
DG系列
●最适用于电视机电源。PCB基板搭载型
●也适用于控制柜、电源装置、成型机、作业机械、溶接机、农业用机器、自动贩卖机、通信机器、
防灾机器、复印机、业务用机器、计测机、医疗器械、各种家用电器
●触点构成：1a
最大负载：16A
DU系列
●最适用于微波炉。PCB基板搭载型及快接（FASTON）端子型
●也适用于控制柜、电源装置、成型机、作业机械、溶接机、农业用机器、自动贩卖机、通信机器、
防灾机器、复印机、业务用机器、计测机、医疗器械、各种家用电器
●触点构成：1a
最大负载：16A
EL系列
●适用于大型商用空调、冷冻机、电气热水器、太阳能发电装置、商用机器电源装置、电动工具电源、
计测机、医疗器械、防灾机器、UPS电源装置、复印机、自动贩卖机、各种大型家用电气、于是干燥机
●高容量，高耐压，PCB基板搭载型及快接（FASTON）端子型
●触点构成：1a、2a
最大负载：30A(1a)、25A(2a)
FTR-F3系列
●适用于产业控制设备、各种家用电器
●中等容量，额定消费电力200mW，实装面积142mm²的高密度高灵敏度型
●强化绝缘构造，线圈接点间绝缘距离达到6mm以上
●触点构成：1a
最大负载：3A
JS系列
●适用于I/O模块、计时器、电热器、空调
●高容量，额定消费电力220~290mW，实装面积290mm²的小型低背型
●强化绝缘构造，线圈接点间绝缘距离达到8mm以上
●触点构成：1a、1c
最大负载：8A
JY系列
●适用于音序器、FA机器
●中等容量，额定消费电力200mW，实装面积202mm²的高密度型
●强化耐环境性的密封构造、防水防洗
●触点构成：1a
最大负载：3A/5A
NY系列
●适用于音序器、FA机器
●中等容量，额定消费电力120mW，实装面积100mm²的超小型高密度高灵敏度型
●强化耐环境性的密封构造、防水防洗
●触点构成：1a
最大负载：5A
VE系列
●适用于温度调节机器、民生机器
●中等容量，额定消费电力360mW，实装面积215mm²的高密度高耐压型
●强化耐环境性的密封构造、防水防洗
●触点构成：1a、1c
最大负载：5A
